고흐 작업실 · 완성본 관리
상태: 확정 — 제작 완료본 기록 · 최종 수정: 2026-10-27 · 제작 승인 기준: 2026-10-25
완성된 모습
섹션 제목: “완성된 모습”
게임 캠페인에 등록된 완성 이미지입니다. 출처는 Unity/Assets/Jigsort/Content/Campaign/VanGogh/Completed.png이며, 새로 생성한 콘셉트 그림이 아닙니다. 위 완성 장면 이미지는 기존 캠페인 자료를 그대로 사용합니다. 아래 개별 모델 이미지는 이번 문서 작업에서 별도로 촬영했습니다.
| 관리 항목 | 기준 |
|---|---|
| 디오라마 ID | vangogh_studio |
| 제작본 | 고흐 디오라마 최종본 v007 |
| 기본 공간 | 바닥·벽·창틀을 포함한 방. 시작부터 표시하며 보상 수에 포함하지 않음 |
| 완료 조건 | 퍼즐 20회 완료, 2회마다 보상 1세트, 총 10세트 |
| 수집 단위 | 프랍 하나 또는 여러 프랍을 묶은 보상 세트. 메시·재질·파일 개수와 다름 |
| 최종 리소스 | Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/ |
| 확인 범위 | 저장소의 제작 명세, 캠페인 정의, 실제 모델·보상 프리팹 참조 |
문서의 경로는 별도 표기가 없으면 저장소 루트 기준입니다. 이 페이지의 제작 완료는 아트 제작본에 관한 기록이며, 출시 승인이나 모바일 실기기 성능 검증 완료를 의미하지 않습니다.
10개의 언락 오브젝트 순서
섹션 제목: “10개의 언락 오브젝트 순서”제작 명세 Art/VanGoghStudio/reward_groups_v001.json과 캠페인 정의 Unity/Assets/Jigsort/Content/Campaign/VanGogh/Definition.asset의 rewardIds 순서를 대조했습니다. 두 자료의 보상 ID와 순서가 일치합니다.
| 순서 | 누적 퍼즐 완료 | 보상 세트 | 보상 ID | 포함 프랍 | 보상 프리팹 |
|---|---|---|---|---|---|
| 01 | 2회 | 러그 | woven_rug |
태슬 없는 러그 | 01_WovenRug.prefab |
| 02 | 4회 | 책상·책더미·유등 | writing_desk_set |
책상, 책더미, 유등 | 02_DeskBooksLamp.prefab |
| 03 | 6회 | 노란 의자 | yellow_chair |
왕골 좌판의 노란 의자 | 03_YellowChair.prefab |
| 04 | 8회 | 침대·침구·침대 주변 소품 | bedroom_set |
파란 침대와 침구, 협탁, 물주전자 | 04_Bedroom.prefab |
| 05 | 10회 | 해바라기 꽃병 | sunflower_vase |
해바라기와 꽃병 | 05_SunflowerVase.prefab |
| 06 | 12회 | 스툴·팔레트 | painting_stool_set |
나무 스툴과 팔레트 | 06_StoolPalette.prefab |
| 07 | 14회 | 붓통·화구 상자·여분 캔버스 | painting_tools_set |
붓통, 화구 상자, 여분 캔버스 | 07_PaintingTools.prefab |
| 08 | 16회 | 벽걸이 모자·작업복 | hat_and_clothes |
모자와 작업복 | 08_HatCoat.prefab |
| 09 | 18회 | 벽 그림·스케치 | wall_art_set |
인물 스케치와 풍경화 장식, 아몬드꽃 액자 | 09_WallArt.prefab |
| 10 | 20회 | 이젤·해바라기 그림 | easel_sunflowers |
나무 이젤과 해바라기 캔버스 | 10_EaselSunflowers.prefab |
프리팹 공통 경로: Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Prefabs/Rewards/.
책상은 그 위의 해바라기보다 먼저 등장합니다. 보상 7과 9처럼 여러 모델이 들어가는 단계도 보상은 각각 1세트로 셉니다.
기존 20개 오브젝트 프리뷰와의 구분
섹션 제목: “기존 20개 오브젝트 프리뷰와의 구분”초기 VanGoghStudio.prefab과 프리뷰 씬에는 20개 개별 오브젝트를 표시하는 제작 구조가 남아 있습니다. 제작 명세의 legacy_object_indices는 이 오브젝트를 10개 보상 세트에 대응시키는 자료입니다. 개별 오브젝트 20개와 보상 10세트는 서로 다른 집계 단위입니다. 여기서는 캠페인 정의에 등록된 보상 10세트를 기준으로 관리합니다.
모델링된 개별 프랍
섹션 제목: “모델링된 개별 프랍”아래 표의 모델은 최종 보상 프리팹이 사용하는 파일입니다. 표의 삼각형 수는 각 제작 명세에 기록된 값이며, 이번 작업에서 메시를 다시 측정한 수치나 전체 씬 성능 수치가 아닙니다. 일부 작은 장식은 아래의 완성 모델에 묶여 있습니다.
개별 모델 이미지
섹션 제목: “개별 모델 이미지”최종 씬이 참조하는 실제 메시와 재질을 Unity에서 분리 촬영했습니다. 아래 이미지를 누르면 큰 원본으로 볼 수 있습니다. 카드의 보상 번호는 위 언락 순서와 같습니다. 촬영용 단색 배경과 개별 프랍에 맞춘 카메라를 사용하므로 완성 장면의 조명·배치와 인상이 다를 수 있습니다.
저장 씬에서 비활성으로 표시한 여분 캔버스·협탁·물주전자는 최종 씬에 모델이 보관되어 있지만 촬영 전 상태에서는 숨겨져 있었습니다. 이 세 모델은 미리보기 복제본에서만 표시해 촬영했습니다. 실제 씬이나 보상 프리팹의 활성 상태를 변경하지 않았습니다.
이미지별 원본 메시와 촬영 기록 · 촬영 코드: DocsSite/scripts/capture-vangogh-props.cs (Unity MCP의 execute_code로 실행하는 메서드 본문).
모델 파일과 편집 원본
섹션 제목: “모델 파일과 편집 원본”최종 FBX 공통 경로: Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Models/.
편집 원본 공통 경로: Art/VanGoghStudio/. 표의 .blend 경로는 이 폴더 기준입니다.
| 프랍 / 모델 묶음 | 보상 | 최종 사용 모델 | Blender 편집 원본 | 명세의 삼각형 수 |
|---|---|---|---|---|

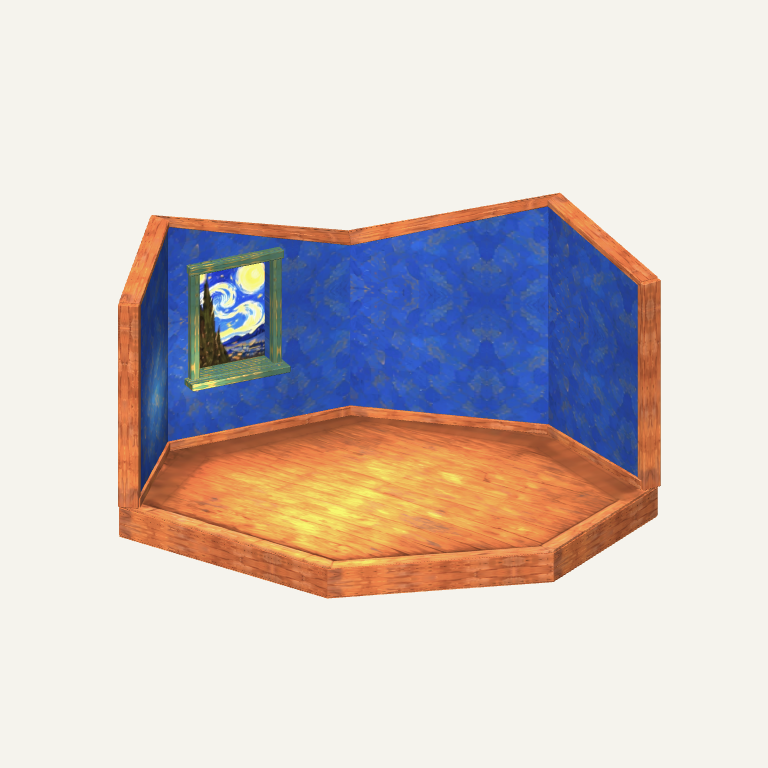

| 기본 방·바닥·벽·창틀 | 기본 배경 | RestoredReferenceRoom.fbx |
RoomShell/v007/models/restored_reference_room_mobile_v007.blend |
1,436 |

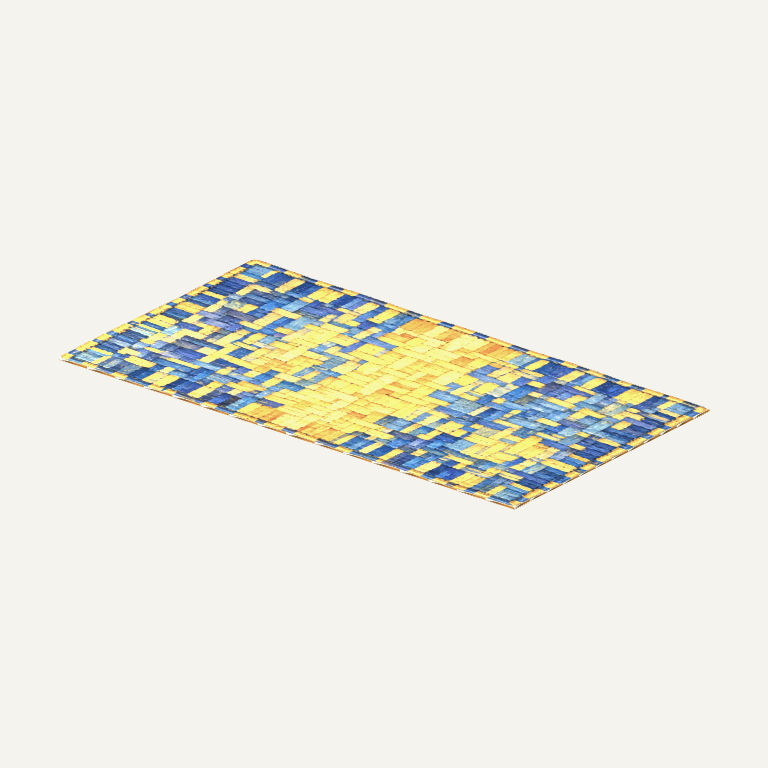

| 태슬 없는 러그 | 01 | WovenRugNoFringe.fbx |
TripoAssets/WovenRugNoFringe/models/mobile_v001/woven_rug_no_fringe_v001.blend |
552 |

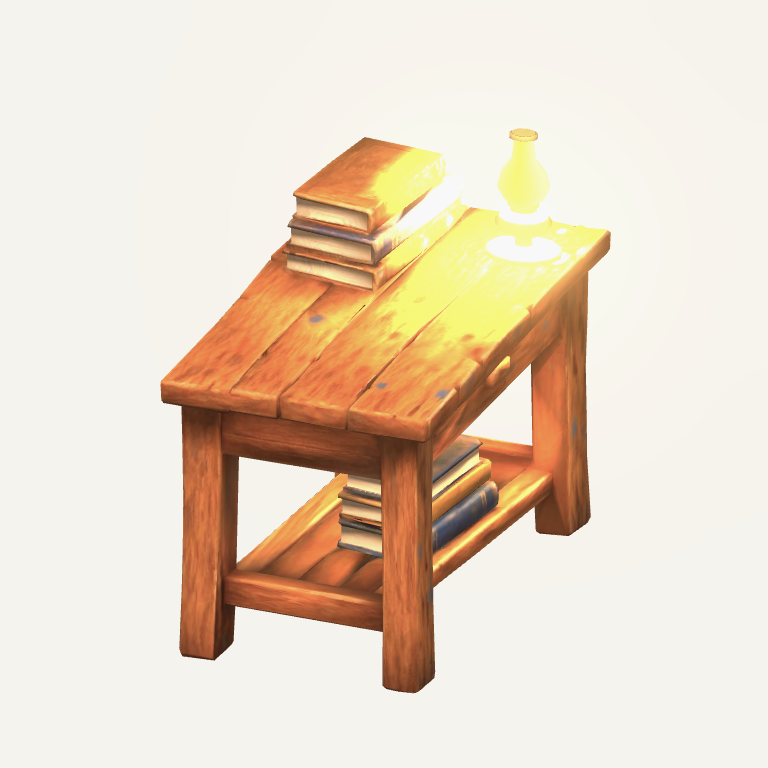

| 책상·책·유등 | 02 | WritingDeskSet.fbx |
TripoAssets/WritingDeskSet/models/mobile_v001/writing_desk_set_review_v001.blend |
2,626 |

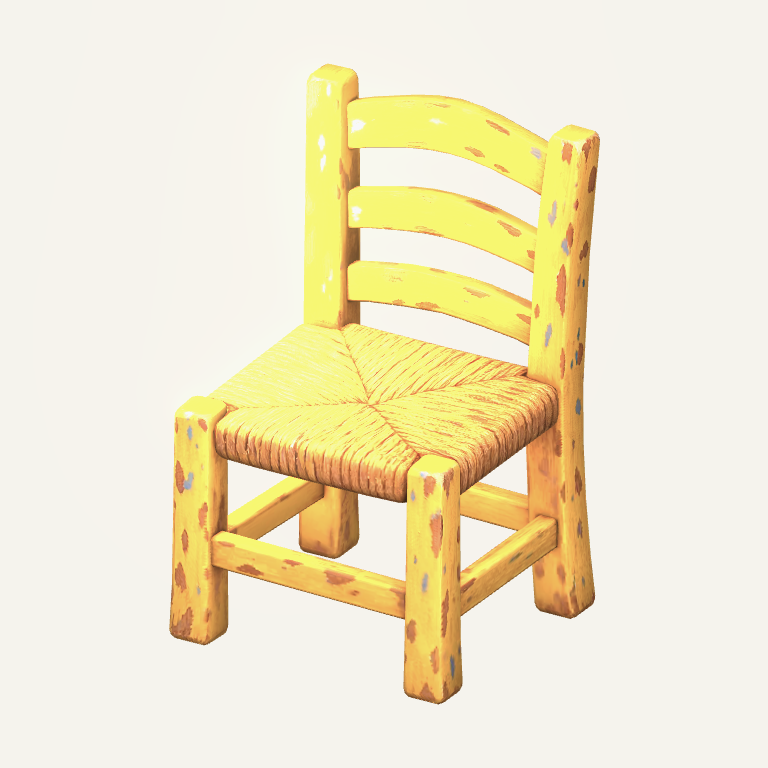

| 노란 의자 | 03 | YellowChair.fbx |
TripoAssets/YellowChair/models/yellow_chair_review_v001.blend |
2,876 |

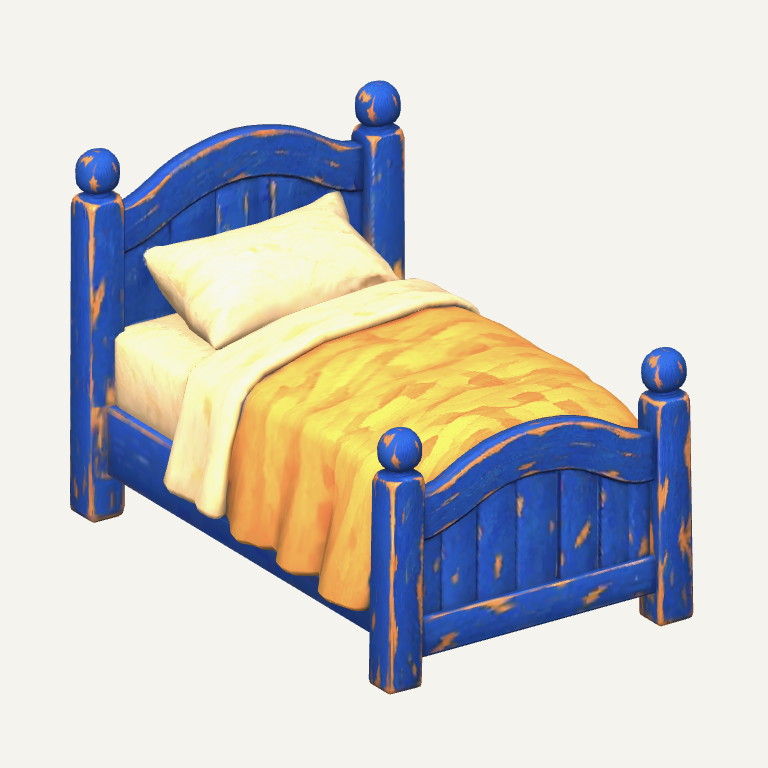

| 파란 침대·침구 | 04 | BlueBedCompleteRepaired_v002.fbx |
TripoAssets/BlueBedComplete/models/v002/blue_bed_complete_repaired_review_v002.blend |
4,803 |

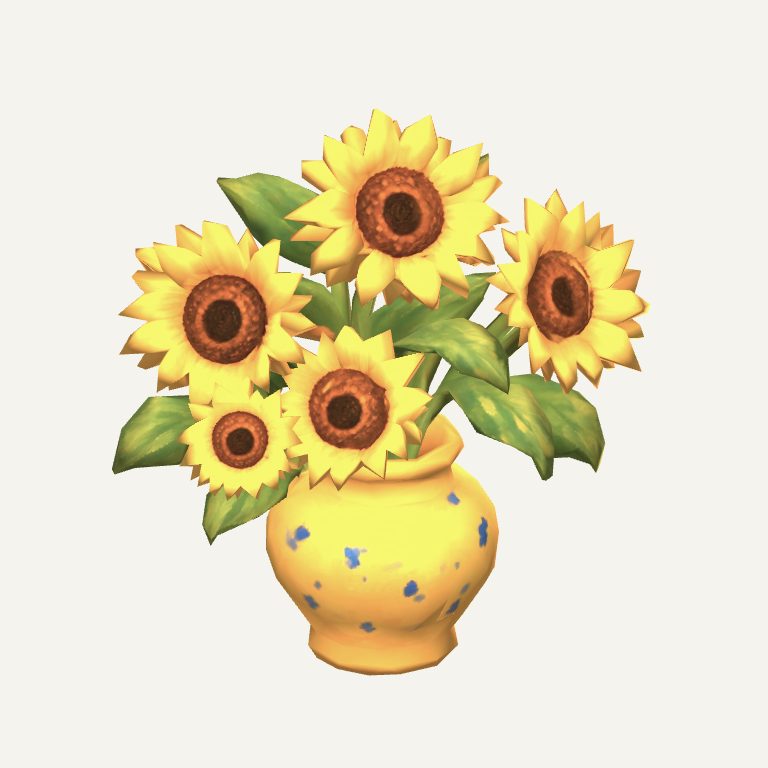

| 해바라기 꽃병 | 05 | SunflowerVase.fbx |
TripoAssets/SunflowerVase/models/mobile_v001/sunflower_vase_review_v001.blend |
2,982 |

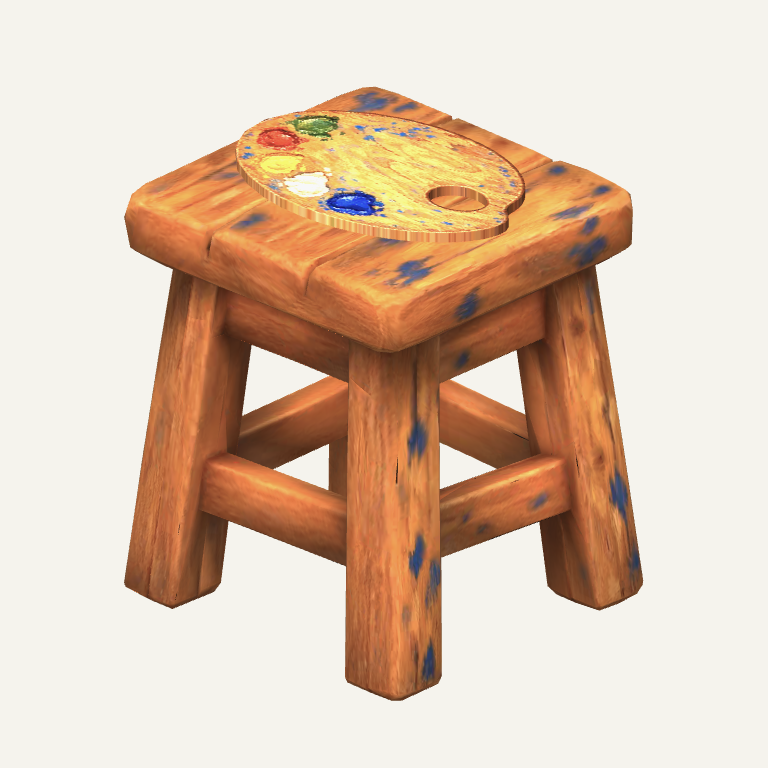

| 스툴·팔레트 | 06 | StoolPalette.fbx |
TripoAssets/FinishingSets/models/mobile_v001/finishing_sets_review_v001.blend |
1,856 |

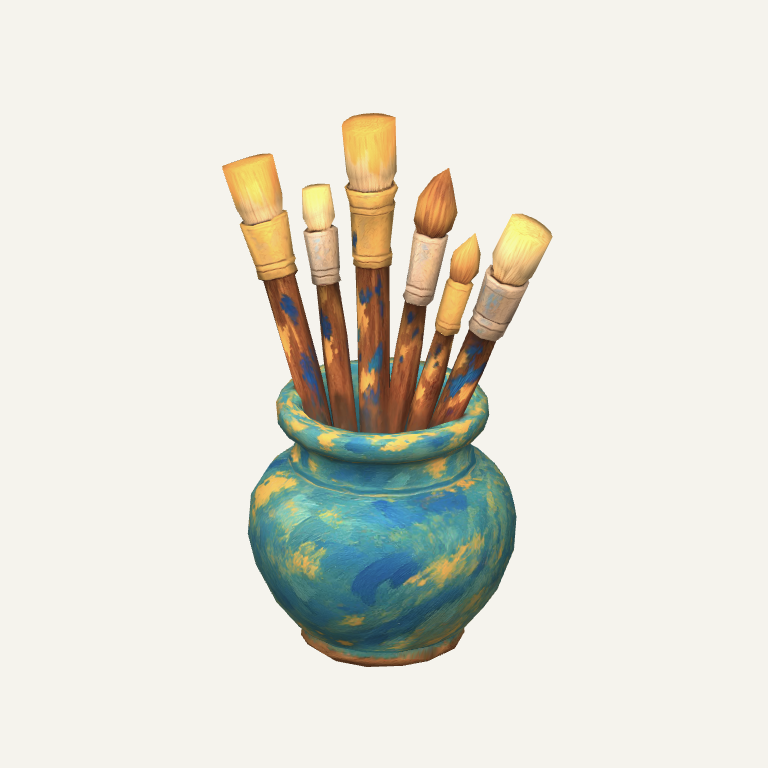

| 붓통 | 07 | BrushJar.fbx |
TripoAssets/BrushJar/models/mobile_v001/brush_jar_review_v001.blend |
1,988 |

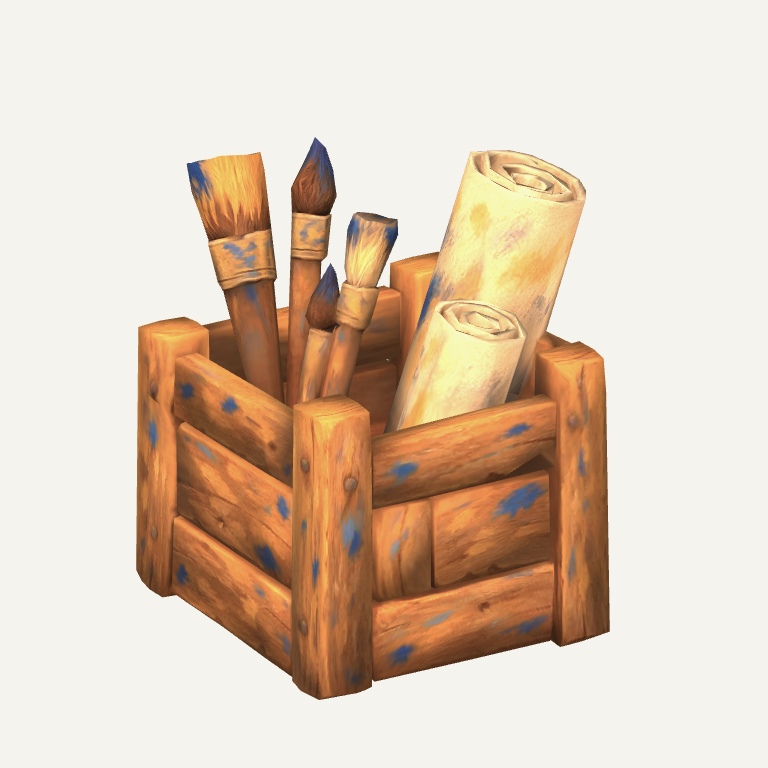

| 화구 상자 | 07 | PaintCrate.fbx |
TripoAssets/PaintCrate/models/mobile_v001/paint_crate_review_v001.blend |
1,980 |

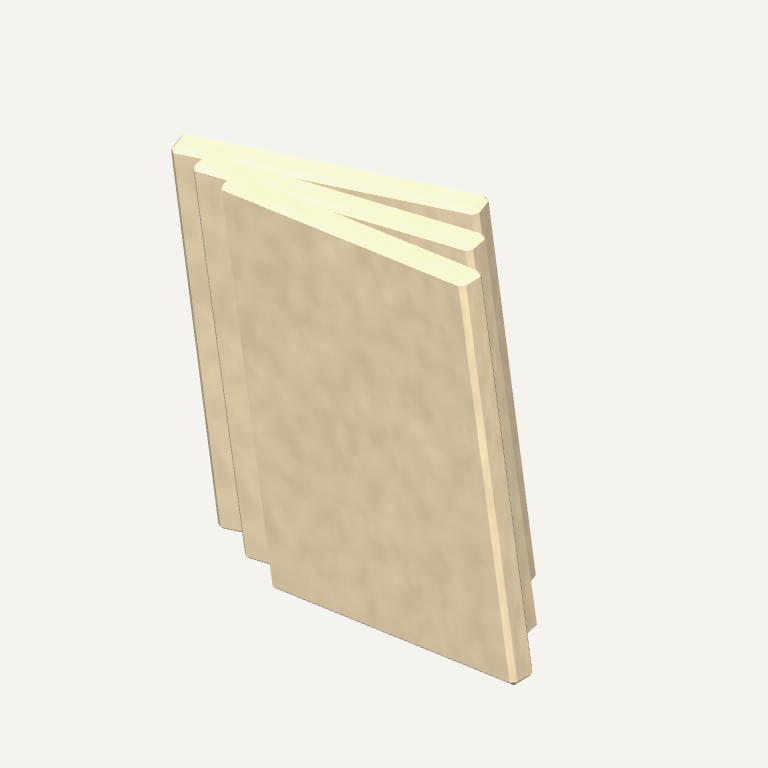

| 여분 캔버스 | 07 | SpareCanvases.fbx |
TripoAssets/FinishingSets/models/mobile_v001/finishing_sets_review_v001.blend |
132 |

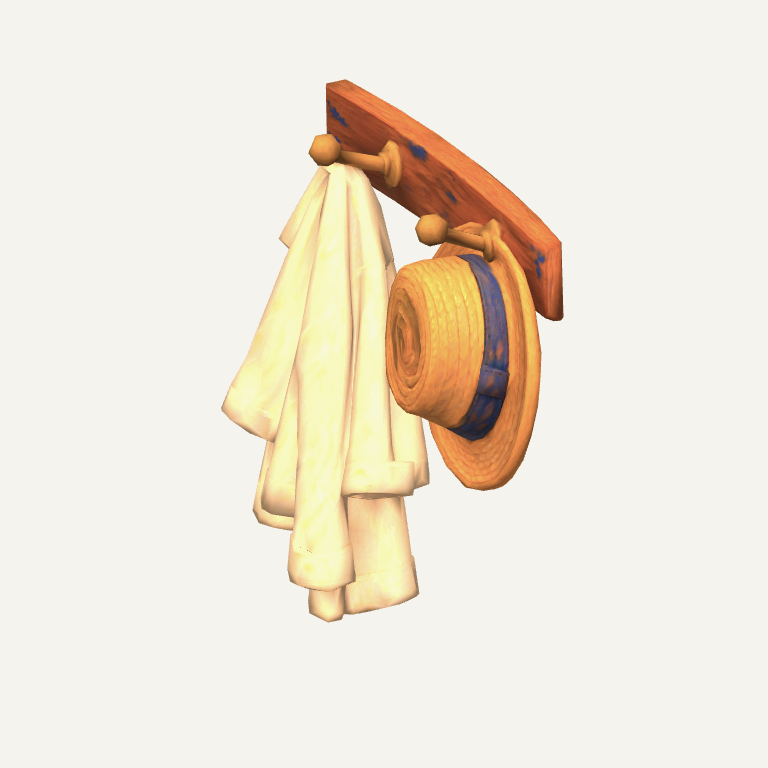

| 모자·작업복 | 08 | HatCoat.fbx |
TripoAssets/HatCoat/models/mobile_v001/hat_coat_review_v001.blend |
2,788 |

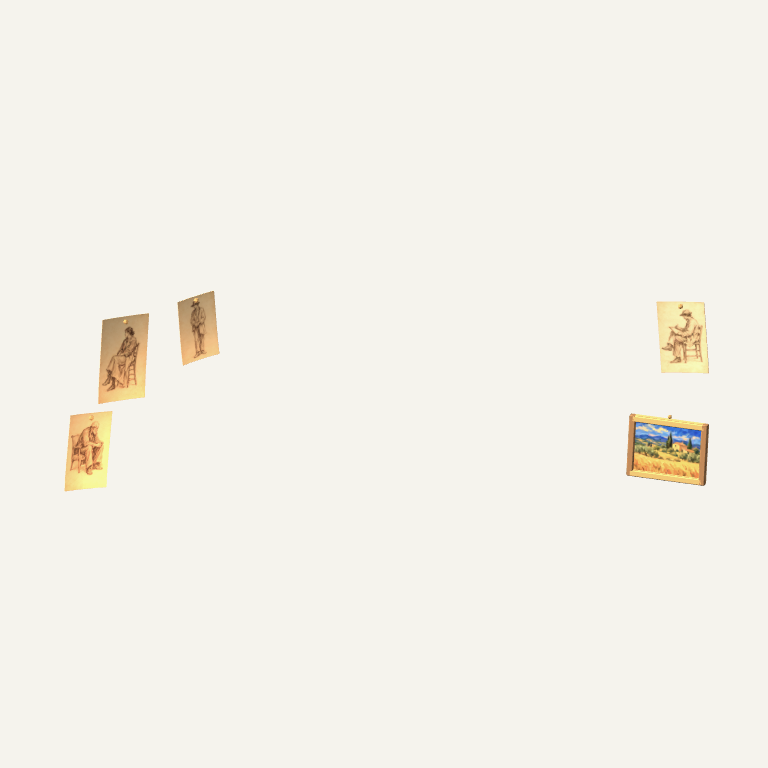

| 인물 스케치·작은 풍경화 | 09 | Final/Meshes/SmallWallArtAligned.asset (최종 메시 경로는 아래 설명 참고) |
TripoAssets/SmallWallArt/models/mobile_v001/small_wall_art_mobile_v001.blend |
972 (원본 모델) |

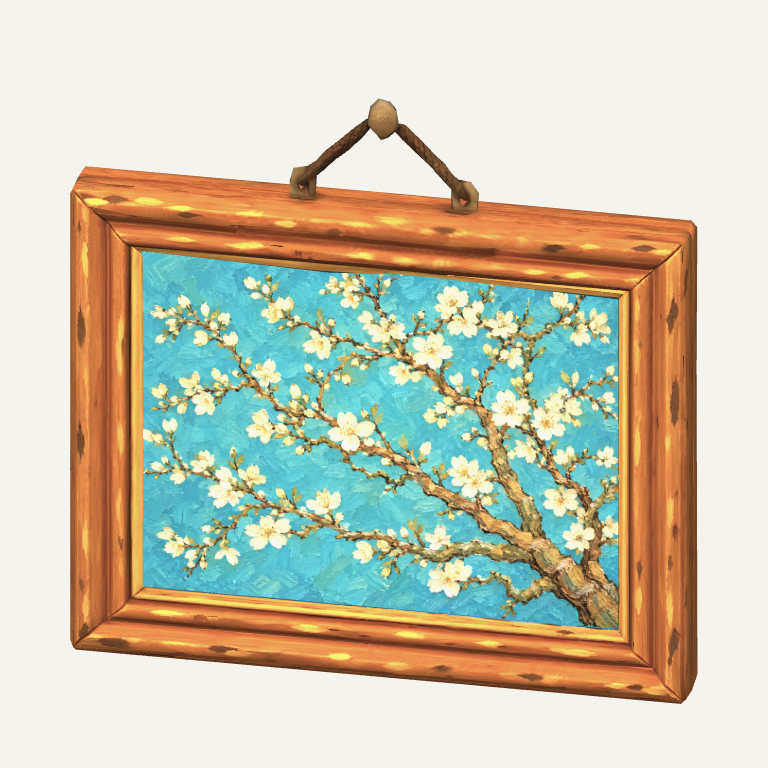

| 아몬드꽃 액자 | 09 | AlmondFrame.fbx |
TripoAssets/AlmondFrame/models/mobile_v001/almond_frame_with_original_art_mobile_v001.blend |
1,612 |

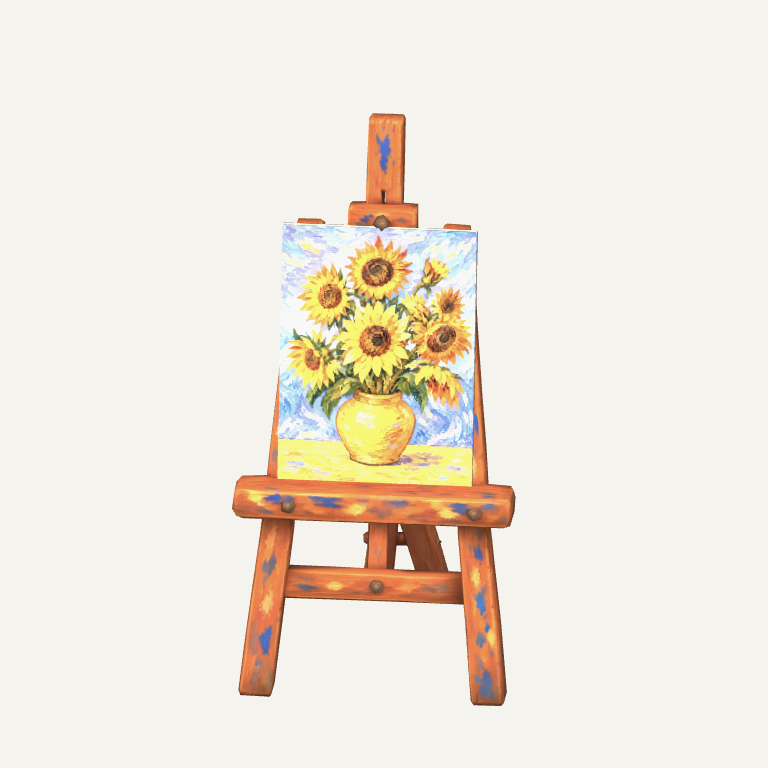

| 이젤·해바라기 그림 | 10 | EaselSunflowers.fbx |
TripoAssets/WoodenEasel/models/mobile_v001/easel_sunflowers_review_v001.blend |
1,510 |
Unity 메시로 보존된 개별 프랍
섹션 제목: “Unity 메시로 보존된 개별 프랍”보상 04의 협탁과 물주전자는 침대 FBX에 포함된 모델이 아닙니다. 같은 보상 프리팹 안에서 별도 오브젝트와 저장된 메시를 참조합니다. 이 두 프랍의 Blender 원본은 이번 확인 자료에서 찾지 못했으므로 임의로 침대의 .blend를 원본으로 지정하지 않습니다.
공통 메시 경로: Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Meshes/.
| 개별 프랍 | 보상 / 오브젝트 ID | 실제 저장 메시 | 제작 이력·편집 기준 |
|---|---|---|---|

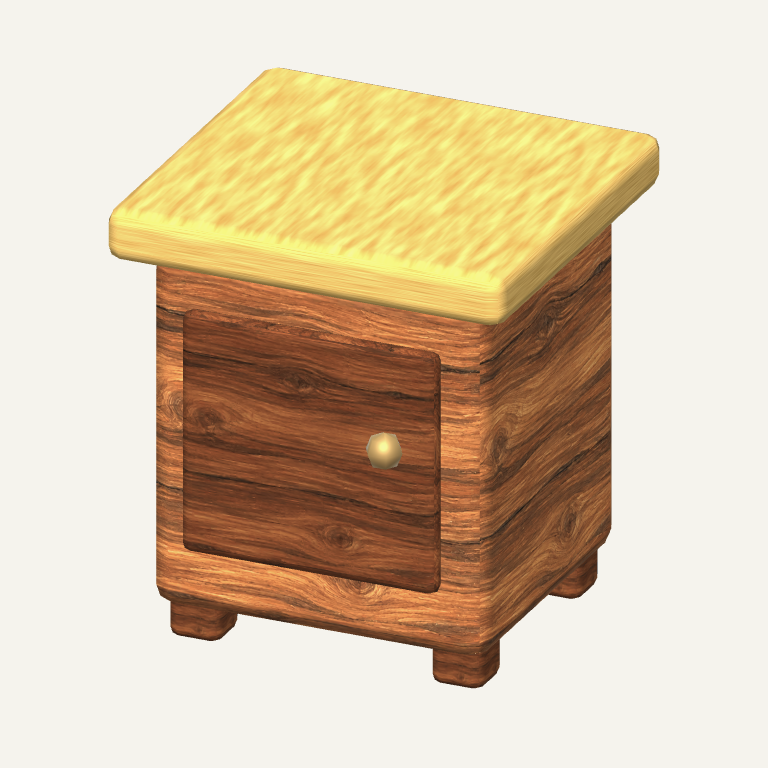

| 침대 옆 협탁 | 04 / bedside_cabinet |
Detail_bedside_cabinet_AgedBrass.asset, Detail_bedside_cabinet_OchrePaint.asset, Detail_bedside_cabinet_OldWalnut.asset, Detail_bedside_cabinet_WarmOak.asset |
현재 보상 프리팹과 저장 메시를 기준으로 편집. 최초 제작 이력은 Unity/Assets/Jigsort/Editor/Diorama/VanGoghFurniture.cs의 Cabinet |

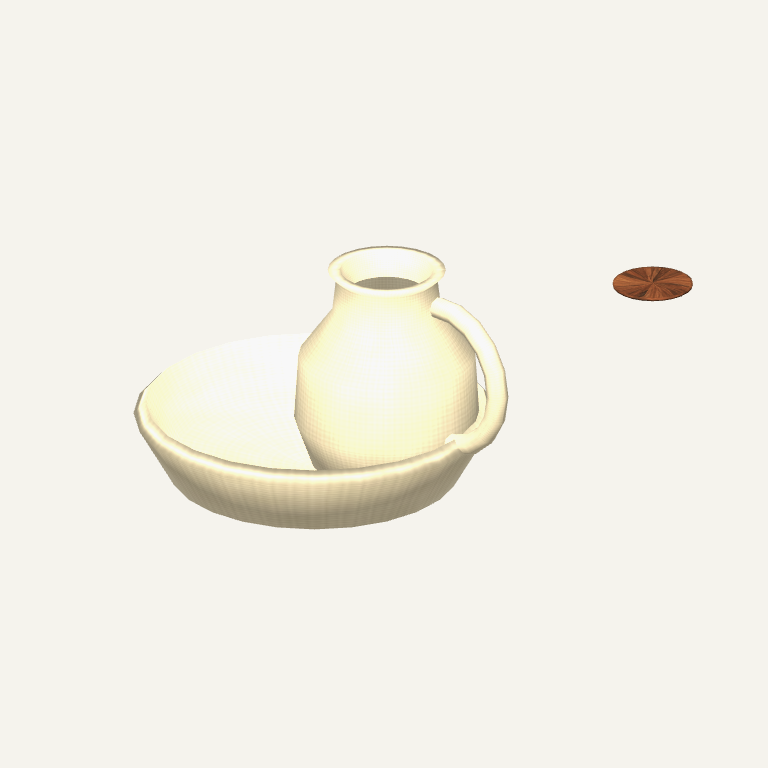

| 물주전자 | 04 / water_pitcher |
Detail_water_pitcher_NaturalLinen.asset, Detail_water_pitcher_OldWalnut.asset |
현재 보상 프리팹과 저장 메시를 기준으로 편집. 최초 제작 이력은 Unity/Assets/Jigsort/Editor/Diorama/VanGoghProps.cs의 Pitcher |
두 프랍의 현재 삼각형 수는 별도로 확인하지 않았습니다. 제작기 코드는 이력 참고용이며, 최종본의 수동 편집을 덮어쓸 수 있는 재생성 실행을 편집 절차로 삼지 않습니다.
모델별 주의사항
섹션 제목: “모델별 주의사항”- 러그: 최종본은 태슬을 제거한 552삼각형 모델입니다.
WovenRugOriginal.fbx와 FinishingSets의 1,200삼각형 제작 이력을 현재 사용본과 혼동하지 않습니다. - 침대: v002는 기존 모델의 메시·UV를 부분 보수한 버전입니다. 제작 기록상 목표 결함은 보수했지만, 전체 모델의 완전한 수밀성을 인증한 상태는 아닙니다.
- 스툴·팔레트: 최종 사용본은 결합된
StoolPalette.fbx입니다. WoodenStool의 초기 1,472삼각형 기록을 완성 세트의 수치로 쓰지 않습니다. - 작은 벽 장식: 원본은
SmallWallArt.fbx이며, 최종 보상은 벽 배치에 맞춘Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Meshes/SmallWallArtAligned.asset메시를 사용합니다. 아몬드꽃 액자는 별도 모델입니다. FinishingSets의 초기 액자 408삼각형·스케치 276삼각형 기록과 최종 모델을 구분합니다. - 기본 방: v007은 승인된 창틀 비율과 푸른 벽·목재·창 그림을 유지한 배경입니다. 보상 모델과 별도로 관리합니다.
- 모델·텍스처는 웹사이트에 대용량 원본으로 복제하지 않습니다. 개별 프랍의 실제 형상 편집은 위 Blender 원본과 Unity 최종 모델에서 진행합니다. 이 문서에는 완성 장면 이미지와 실제 모델의 단독 렌더 이미지를 함께 제공합니다. 원본 모델이 바뀌면 단독 렌더도 다시 촬영해 갱신합니다.
현재 사용본과 제작 근거
섹션 제목: “현재 사용본과 제작 근거”| 자료 | 저장소 경로 |
|---|---|
| 최종 전체 씬 | Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Scenes/VanGoghCleanBlenderRoomMobile.unity |
| 기본 배경 프리팹 | Unity/Assets/Jigsort/Diorama/VanGoghStudio/Final/Prefabs/CleanBlenderRoomMobile.prefab |
| 보상 10세트 제작 명세 | Art/VanGoghStudio/reward_groups_v001.json |
| 캠페인 등록·보상 순서 | Unity/Assets/Jigsort/Content/Campaign/VanGogh/Definition.asset |
| 완성 이미지 원본 | Unity/Assets/Jigsort/Content/Campaign/VanGogh/Completed.png |
| 제작 완료 설명 | Art/VanGoghStudio/README.md |
| 기본 방 명세 | Art/VanGoghStudio/RoomShell/v007/asset_v007.json |
| 프랍 명세 | Art/VanGoghStudio/TripoAssets/<프랍 폴더>/asset_v001.json(침대는 asset_v002.json) |
| 최종 리소스 검증 기록 | Art/VanGoghStudio/Cleanup/final-verification.json |
문서 확인 시점의 보상 명세 내려받기. 이 파일은 2026-10-27에 저장소 제작 명세에서 복사한 스냅샷입니다. 앞으로 보상 순서가 바뀌면 원본과 이 문서를 함께 갱신합니다.
검증 상태와 갱신 규칙
섹션 제목: “검증 상태와 갱신 규칙”- 기존 검증 기록은 개별 소품 20개·보상 프리팹 10개·Blender 원본 15개, 누락 파일·재질 없음, 최종 폴더 이동 전후 렌더 동일을 기록합니다. 이는 기존 제작 작업의 결과이며 이번 문서 작업에서 Unity 검증을 다시 실행한 결과는 아닙니다.
- 개별 자산 명세의 모바일 실기기 성능은 미측정입니다. 제작 완료와 기기 성능 통과를 구분합니다.
- 완성 장면이 바뀌면 버전·완성 이미지·수정일을 갱신합니다. 보상 변경 시 제작 명세·캠페인 정의·프리팹을 대조하고, 모델 교체 시 실제 프리팹 참조와 편집 원본을 갱신합니다.
- 기존 제작 결정이나 오브젝트를 없애는 변경은 삭제·교체 대상을 먼저 제시하고 사용자에게 확인받습니다.
변경 기록
섹션 제목: “변경 기록”| 날짜 | 기록 |
|---|---|
| 2026-10-25 | 고흐 최종본 v007 승인 및 최종 전용 리소스 통합 기록 |
| 2026-10-27 | 완성 이미지·해금 10단계·개별 프랍 목록을 개별 관리 문서로 등록 |
| 2026-10-27 | 실제 모델 단독 렌더 16장과 갤러리 추가. 저장 씬에서 비활성인 프랍은 별도 표기 |
관련 문서
섹션 제목: “관련 문서”완성 디오라마 관리 목록 · 고흐 화풍과 새 콘텐츠 제안 · 이 문서의 Markdown
고흐 작가 페이지의 신규 그림 주제와 수집 부품 10종은 새 콘텐츠 제안입니다. 이 페이지의 실제 제작본 보상 10세트를 대체하는 목록으로 사용하지 않습니다.
